On souhaite maintenant générer des impulsions à 11kHz afin de réaliser un signal de commande pour les deux composants 555 qui assurerons la prochaine fonction.

Nous allons donc réaliser un filtre passe bas, afin de ne  laisser passer que les impulsions de fréquence inférieure à la fréquence de coupure. Par conséquent, nous  coupons les hautes fréquences.

La diode D1 permet de supprimer les impulsions supérieures à 9V
Exemple de signal sans la Diode D1 :



Cependant seule la génération d’impulsion de 9V à 2V nous intéresse dans notre circuit.

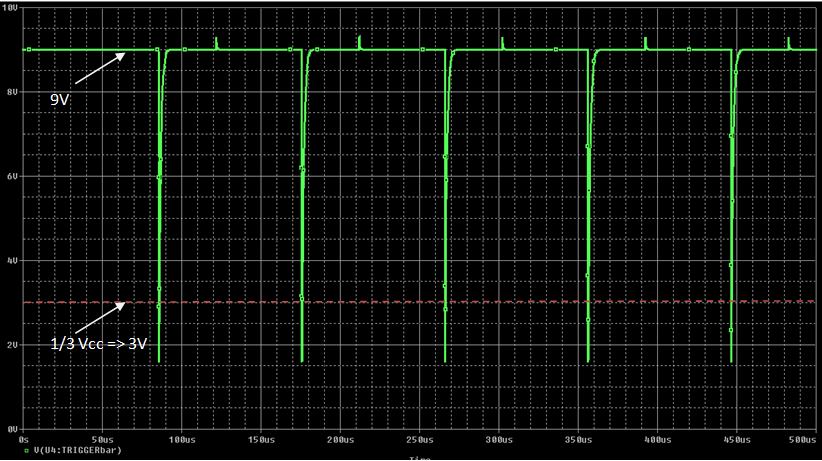

Nous obtenons le chronogramme suivant :
